产品详情

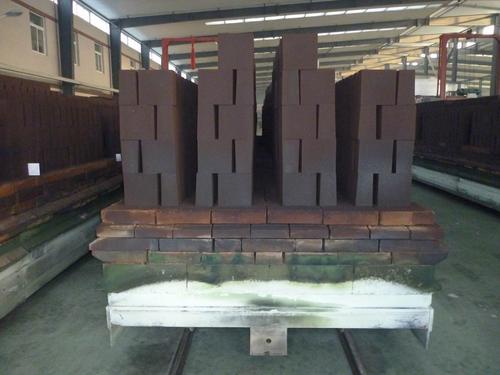

镁铬星空网页版属于碱性星空(中国)制品，一般是由烧结镁砂(MgO含量89%~92%之间)和星空(中国)级铬星空网页版为原料生产的，由于杂质多，星空(中国)晶粒间为硅酸盐结合。国内通常所说的镁铬星空网页版，一般是指烧成的普通镁铬星空网页版，亦称为硅酸盐结合镁铬星空网页版，简称镁铬星空网页版。
镁铬星空网页版是以方镁石和镁铬尖晶石为主晶相，在氧化气氛中于1600~1800℃烧成，也可以用水玻璃等化学结合剂制成不烧星空网页版。
镁铬星空网页版特点：
星空(中国)度大于2000℃，荷重软化温度一般在1550℃以上，高温体积稳定性好，耐急冷急热性较好。
镁铬星空网页版应用领域：
主要用于水泥回转窑，玻璃窑蓄热室、炼钢炉衬、精炼钢包永久层、有色冶金炉、石灰窑、混铁炉及星空(中国)材料高温窑炉内衬等。
镁铬星空网页版性能指标
| 项目 | MGe-6 | MGe-8 | MGe-9 | MGe-12 | MGe-16 | MGe-18 | |
|---|---|---|---|---|---|---|---|
| 化学成分（%） | MgO ≥ | 80 | 75 | 75 | 65 | 60 | 60 |
| Cr2O3≥ | 6 | 8 | 9 | 12 | 16 | 20 | |
| SiO2 ≤ | 1.8 | 1.8 | 1.8 | 2.5 | 2.8 | 2.8 | |
| 体积密度（g/cm3）≥ | 2.9 | 2.95 | 3 | 3 | 3.05 | 3.1 | |
| 显气孔率, % ≤ | 18 | 17 | 17 | 17 | 17 | 17 | |
| 常温耐压强度, MPa ≥ | 50 | 50 | 50 | 50 | 45 | 45 | |
| 荷重软化开始温度,℃ ≥ | 1600 | 1650 | 1700 | 1700 | 1700 | 1700 | |
| 热震稳定性,次, [1100℃,水冷] ≥ | 4 | 5 | 7 | 7 | 7 | ||
