硅星空网页版的理化指标，硅星空网页版的用途

产品简介：星空(中国)材料按化学性质分为酸性星空(中国)材料，中性星空(中国)材料和碱性星空(中国)材料。河南中原耐材可根据窑炉的功能需求了提供合适的星空(中国)材料，使其充分发挥作用，建造稳定耐用的工程。今天介绍的硅星空网页版是酸性星空(中国)材料，主要用于炼焦炉、炼铁热风炉及玻璃熔窑等。

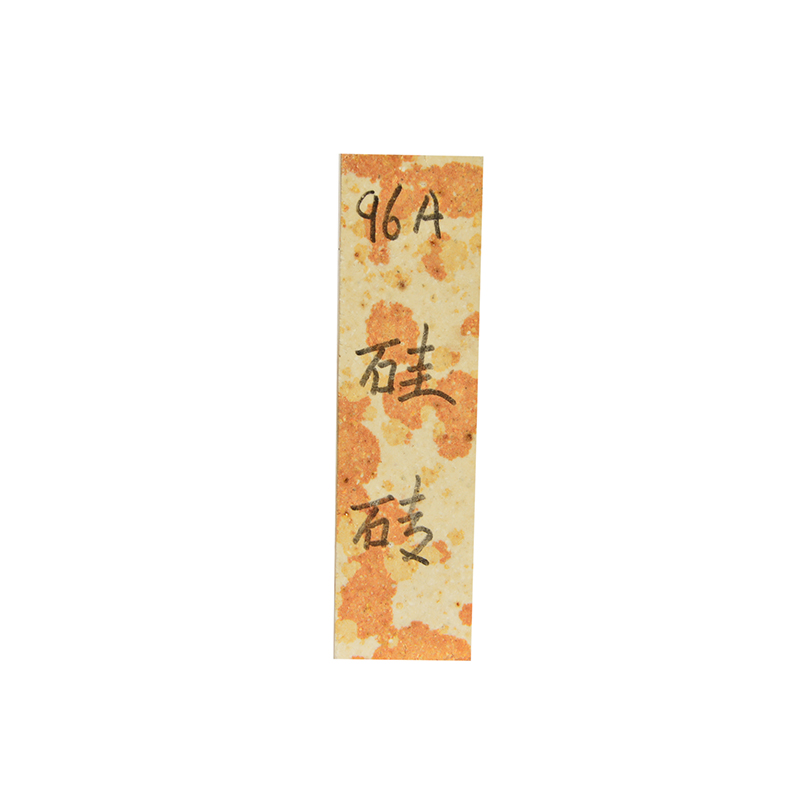

产品介绍：硅星空网页版主要由鳞石英、方石英以及少量残余石英和玻璃相组成，具有良好的抗酸性渣侵蚀的能力，荷重软化温度高达1640～1670℃，在高温下长期使用体积比较稳定。

二氧化硅含量94%以上，真密度2.35g/cm3，具有抗酸性渣侵蚀性能，较高的高温强度，荷重软化开始温度1620～1670℃，在高温下长期使用不变形。热震稳定性低（水中热交换为1~4次）以天然硅石为原料，外加适量矿化剂，以促进坯体中的石英转化为、鳞石英。在还原气氛下经1350～1430℃缓慢烧成。加热到1450℃时约有1.5~2.2%的总体积膨胀，这种残余膨胀会使切缝密合，保证砌筑体有良好的气密性和结构强度  。硅星空网页版以石英岩为原料，加入少量矿化剂。在高温下烧成的，其矿物组成组成为鳞石英、方石英和高温形成的玻璃质等复相组织，其SiO2含量在93%以上。烧成较好的硅星空网页版中，鳞石英的含量最高，占50%~80%；方石英次之，只占10%~30%；而石英与玻璃相的含量波动在5%~15%。

产品特点：硅星空网页版属于酸性星空(中国)材料，对酸性炉渣侵蚀抵抗力较强，但受到碱性渣强烈侵蚀时，易被Al2O3等氧化物作用而破坏，对CaO、FeO、Fe2O3等氧化物有良好的抵抗性。硅星空网页版的导热性随着工作温度的升高而增大，没有残余收缩，在烘炉过程中，硅星空网页版体积随着温度的升高而增大。在烘炉过程中，硅星空网页版最大膨胀发生在100~300℃之间，300℃之前的膨胀量约为总膨胀量的70%~75%。其原因是SiO2在烘炉过程中出现117℃、163℃、180~270℃和573℃四个晶形转化点，其中180~270℃之间，由方石英引起的体积膨胀最大。

应用领域：广泛用于玻璃熔窑、焦炉、热风炉等高温热工设备。特别是高温热工设备可在不停火的情况下进行任意修补。

硅星空网页版的理化指标：

制作工艺：

  硅星空网页版的性质和工艺过程同SiO2的晶型转化有密切关系，因此，真比重是硅星空网页版的一个重要质量指标。一般要求在2.38以下，优质硅星空网页版应在2.35以下。真比重小，反映星空网页版中鳞石英和方石英数量多，残余石英量小，因而残余线膨胀小，使用中强度下降也少。

制造硅星空网页版的原料为硅石。硅石原料的SiO2含量越高，星空(中国)度也越高。最有害的杂质是Al2O3、K2O、Na2O等，它们严重地降低星空(中国)制品的星空(中国)度。硅星空网页版以SiO2含量不小于96%的硅石为原料，加入矿化剂(如铁鳞、石灰乳)和结合剂（如糖蜜、亚硫酸纸浆废液），经混练、成型、干燥、烧成等工序制得。

应用范围：

  硅星空网页版主要用于炼焦炉的炭化室和燃烧室的隔墙、炼钢平炉的蓄热室和沉渣室、均热炉、玻璃熔窑的星空(中国)材料和陶瓷的烧成窑等窑炉的拱顶和其他承重部位，也用于热风炉的高温承重部位和酸性平炉炉顶。

注意事项：

  硅星空网页版的矿相组成主要为鳞石英和方石英，还有少量石英和玻璃质。鳞石英、方石英和残存石英在低温下因晶型变化，体积有较大变化，因此硅星空网页版在低温下的热稳定性很差。使用过程中,在800℃以下要缓慢加热和冷却，以免产生裂纹。所以不宜在 800℃以下有温度急变的窑炉上使用。

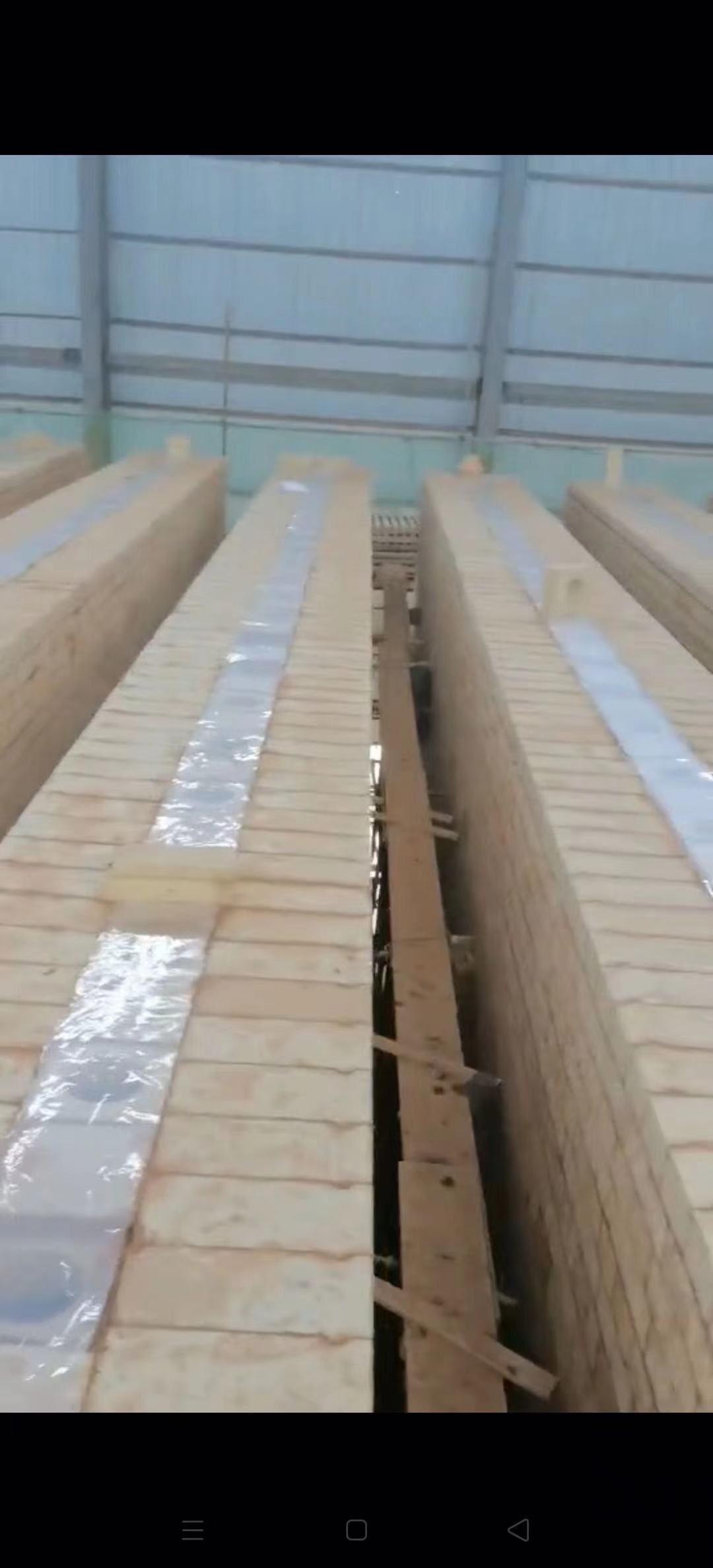

中国的硅石原料资源丰富,分布很广,质量较好，河南中原耐材通过严谨的生产工艺和先进的科学技术，生产的硅星空网页版内在质量和外观质量都有显著提高,已出口至世界各国，并且精益求精，持续研发，以期生产出更高质量的硅星空网页版，以满足各工业窑炉的需求。
